Футурум РДУ-КОНДОР в Кызыле

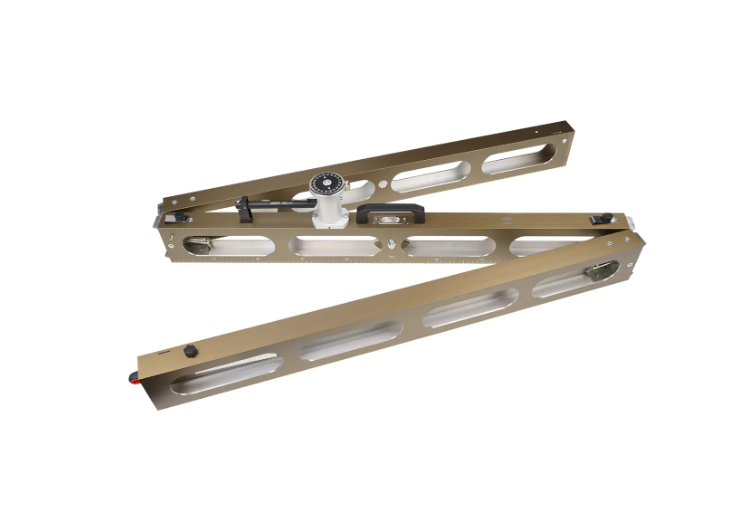

Универсальная складная 3-х-метровая дорожная рейка (для контроля основных геометрических параметров дорог - ровности, уклонов, заложение откосов) представляет собой трехсекционную складную конструкцию. В рабочем состоянии ее секции жестко скрепляются между собой стяжными винтами.
В центральной секции рейки расположены:
- измеритель уклонов, состоящий из головки с лимбом (шкалой), совмещенной с уровнем горизонтальной установки измерителя;
- балансир-эклиметр для определения крутизны откосов четырех видов.
К рейке приложен клин-промерник, имеющий две шкалы измерения:
- левая шкала для измерения просветов под рейкой;
- правая шкала для замера толщин слоев дорожной одежды.
Производитель: Футурум
|
Дорожная рейка РДУ-КОНДОР |
|
|
Измерение просветов под рейкой, мм |
0,5-15 |
|
Измерение толщины слоев, см |
0-15 |
|
Измерение линейных параметров, мм |
0-3000 |
|
Измерение уклонов, промиле |
0-100 |
|
Измерение откосов, H/L |
1:1, 1:1.5, 1:2, 1:3 |
|
Габаритные размеры промерника |
|
|
Ширина основания, мм |
50,5 |
|
Максимальная высота, мм |
15,0 |
|
Угол между гранями, градусы |
5°45′ |
|
Физические характеристики |
|
|
Длина, мм |
3000 |
|
Ширина, мм |
50 |
|
Высота, мм |
110 |
|
Масса рейки в сборе, кг |
8,5 |
